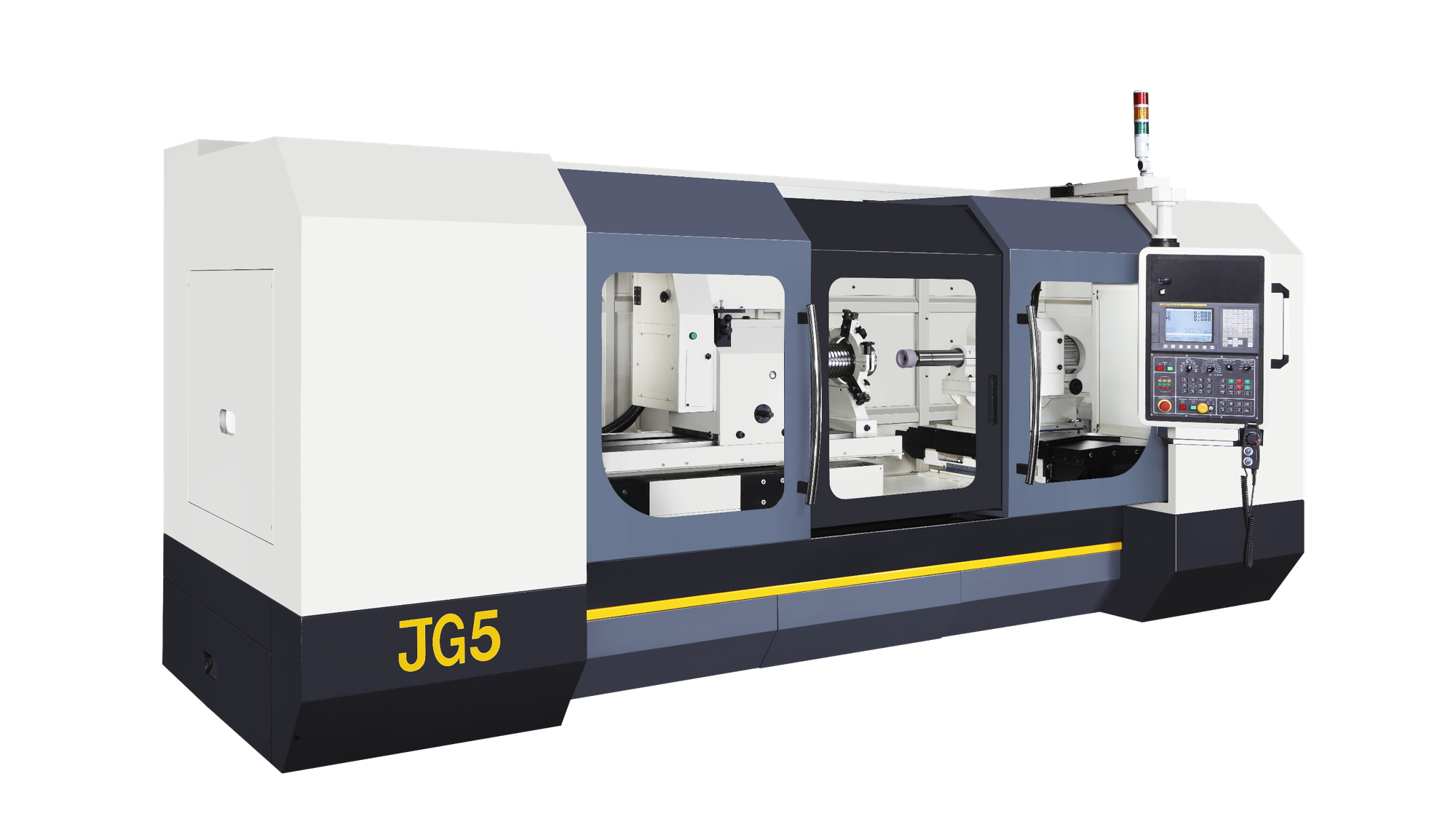

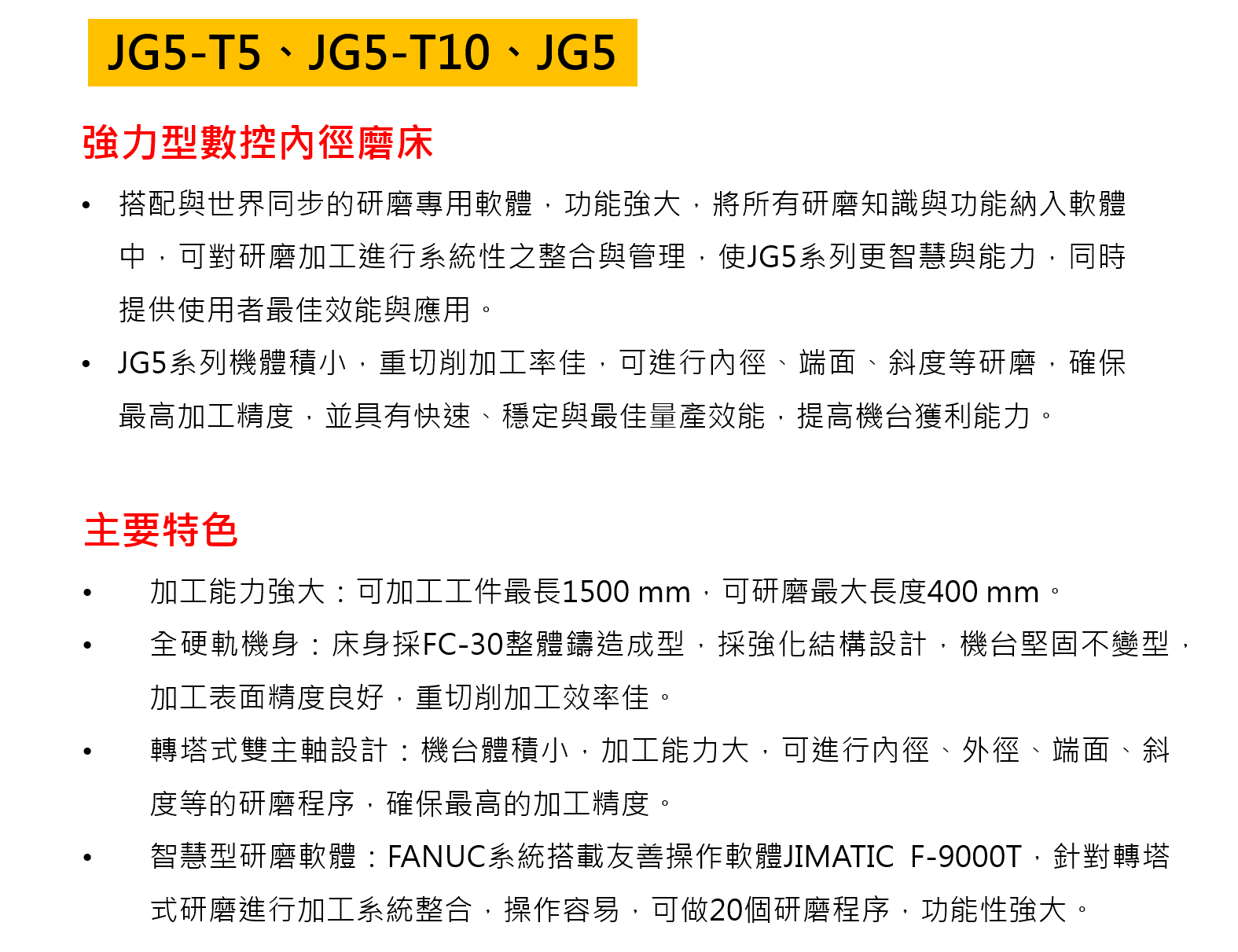

強力型數控內徑磨床
| JG5技術資料 | |
|---|---|
| 機械規格 | |
| 工作台旋徑 | 450 mm |
| 最大工件長度 | 1500 mm |
| 最大工件重量 | 200 kg |
| 最大工件外徑 | Ø 450 mm |
| 可研磨內徑長度 | max. 400 mm |
| 可研磨內徑 | Ø 20 - Ø 350 mm |
| 最大中心架抱持 | Ø 400 mm |

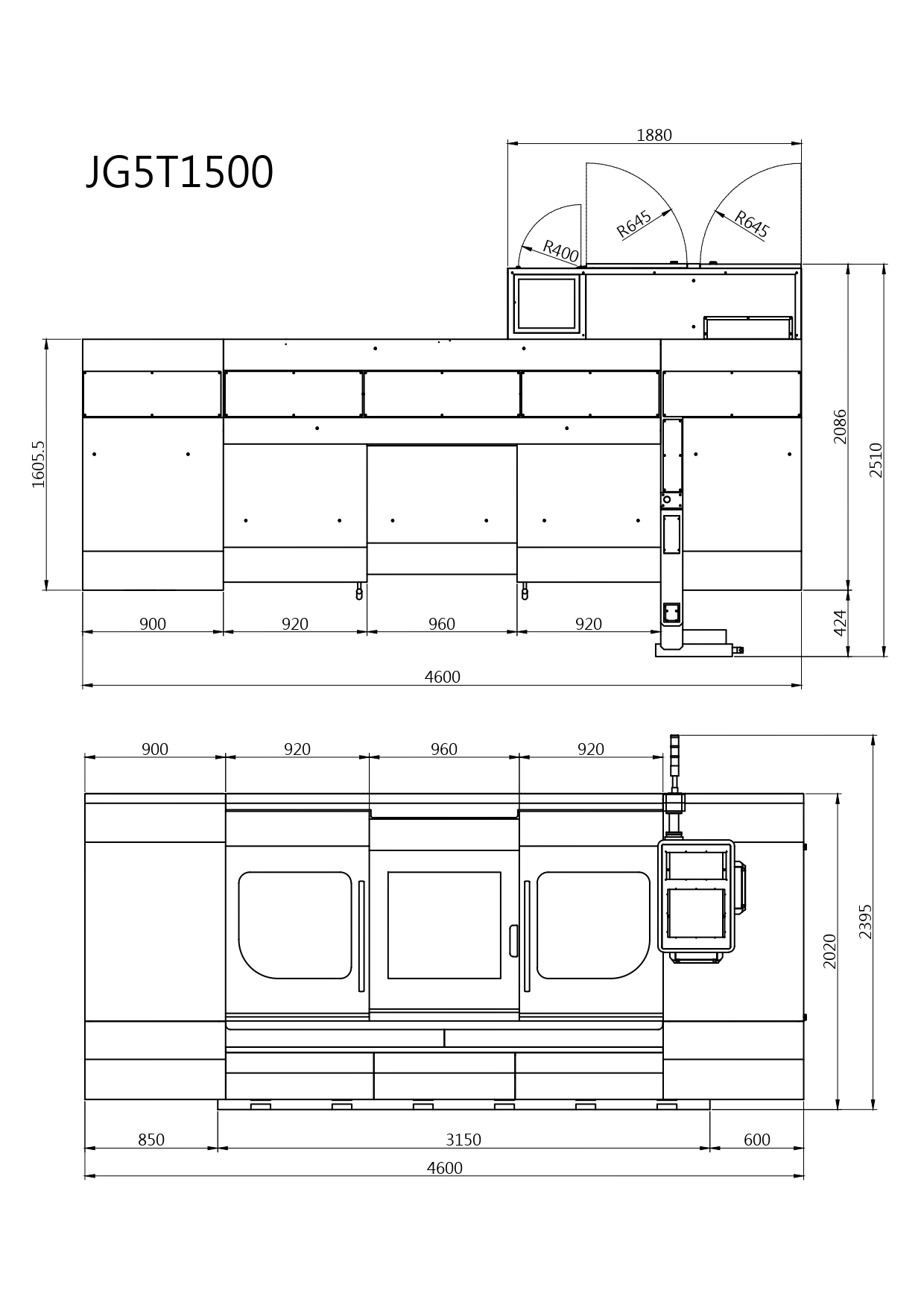

| 機械尺寸（長 x 寬 x 高） | 4600 x 2510 x 2395 mm |
| 機械重量 | 8000 kg |
| 縱向X軸 | |
| 最大行程 | 260 mm |
| 進給速度 | 5000 mm/min |
| 最小設定單位 | 0.001 mm |
| 橫向Z軸 | |
| 最大行程 | 600mm |
| 進給速度 | 5000 mm/min |
| 最小設定單位 | 0.001 mm |
| 研磨砂輪軸 | |
| 內徑研磨砂輪尺寸 | max. Ø 100 mm |
| 主軸轉速 | 10000 rpm（標準） |
| 驅動力 | 5 hp |
| 驅動力 | |
| X軸 | 伺服馬達 1.8 kw |
| Z軸 | 伺服馬達 1.8 kw |
| 油壓幫浦馬達（選配） | 1 hp |
| 工件頭夾盤 | |
| 轉速 | 1 – 900 rpm |
| 主軸內孔錐度 | MT.5 |
| 主軸孔徑 | Ø 32 |
| 驅動力 | 2 kw |
| 三爪夾頭 | 手動 9" |
| 主軸研磨圓度精度 | 0.001 mm |
| 工作台旋轉角度（手動） | +10°~ -5° |
| 控制系統 | |
| 電腦：FANUC 0i – TF PLUS | 軟體：JIMATIC – F9000 |
| 電腦：SYNTEC 22MA | 軟體：JIMATIC – S9000 |
| 旋轉工作台（選配） | |
| 旋轉角度，可調整 | +10°~ -5° |
| 重複精度 | <1" |
| 15度旋轉時間 | <8s |
| 研磨主軸轉塔（選配） | |
| 主軸安裝 | 轉塔 |
| 最大主軸數量 | 2 (4) |
| 旋徑 | -50°~ 280° |
| 重複精度 | <1" |
| 180度旋轉時間 | <6s |
| C軸（選配） | |
| 精度 | 0.001° |
| 驅動力 | 伺服馬達 1.8 kw |
