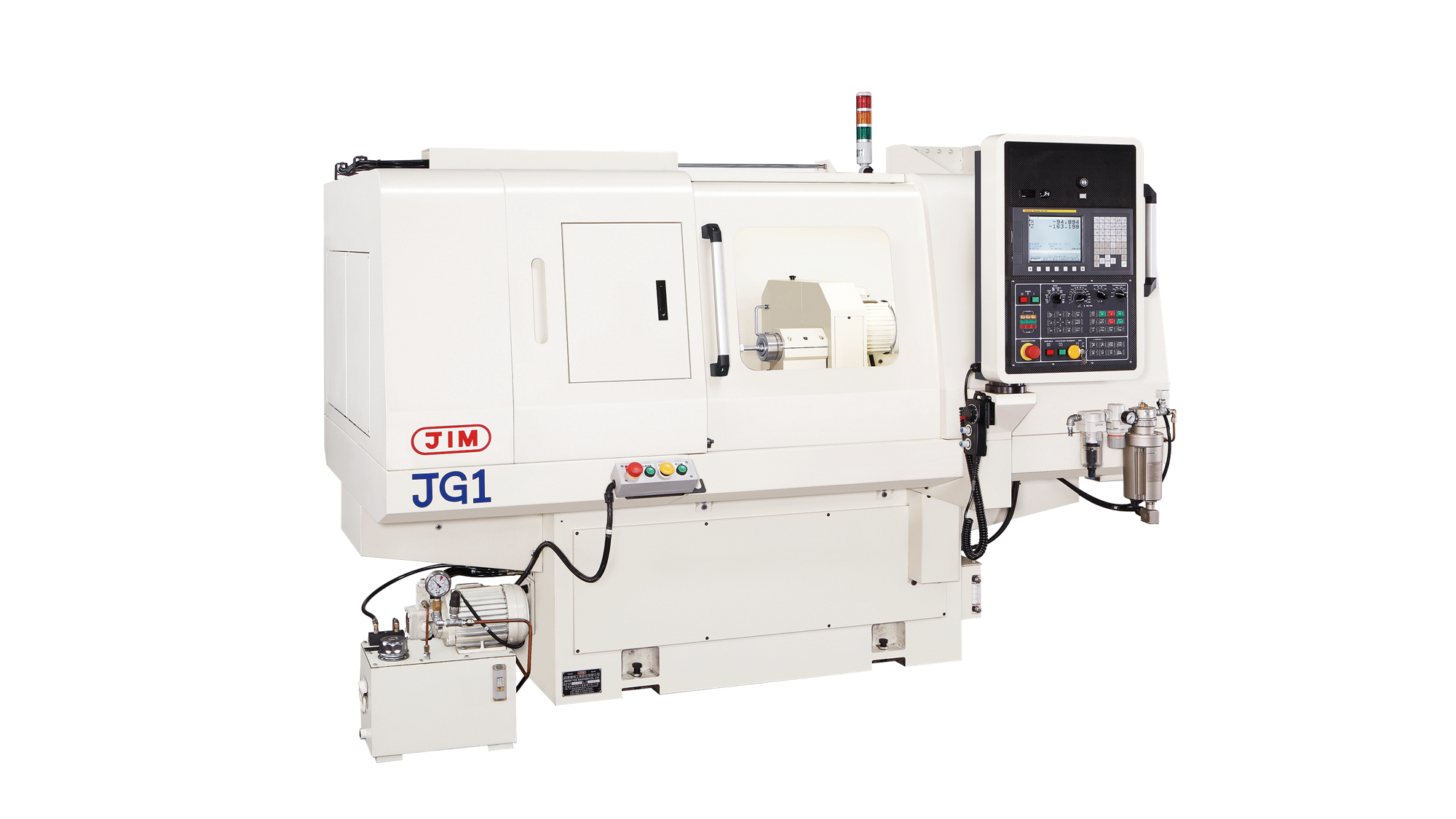

數控內徑磨床
| JG1技術資料 | |
|---|---|
| 機械規格 | |
| 工作台旋徑 | 400 mm |
| 最大工件長度 | 180 mm |
| 最大工件重量 | 60 kg |
| 最大工件外徑 | Ø 300 mm |
| 可研磨內徑長度 | max. 150 mm |
| 可研磨內徑 | Ø 6 - Ø 150 mm |
| 機械尺寸（長 x 寬 x 高） | 2400 x 1693.5 x 1975 mm |
| 機械重量 | 1800 kg |
| 縱向X軸 | |
| 最大行程 | 200 mm |
| 進給速度 | 5000 mm/min |
| 最小設定單位 | 0.001 mm |
| 橫向Z軸 | |
| 最大行程 | 250 mm |
| 進給速度 | 5000 mm/min |
| 最小設定單位 | 0.001 mm |
| 研磨砂輪軸 | |
| 內徑研磨砂輪尺寸 | Ø 90 or Ø 120 mm |
| 主軸轉速 | 10000 rpm（標準） |
| 驅動力 | 3 hp |
| 驅動力 | |
| X軸 | 伺服馬達 1.8 kw |
| Z軸 | 伺服馬達 1.8 kw |
| 油壓幫浦馬達（選配） | 1 hp |
| 工件頭夾盤 | |
| 轉速 | 1 – 900 rpm |
| 主軸內孔錐度 | MT.5 |
| 主軸孔徑 | Ø 32 |
| 驅動力 | 1/2 hp x 6 p |
| 三爪夾頭 | 手動 9" |
| 主軸研磨圓度精度 | 0.002 mm |
| 工作台旋轉角度 | +25°~-5° |
| 冷卻水箱 | |
| 冷卻水幫浦 | 1/4 hp |
| 冷卻水箱容量 | 75 L |
| 冷卻水流量 | 40 L/min |
| 可搭配控制系統 | |
| 電腦：FANUC 0i – TF PLUS | 軟體：JIMATIC – F9000 |
| 電腦：SYNTEC 22MA | 軟體：JIMATIC – S9000 |
| 電腦：SYNTEC HC – 10 | 軟體：JIMATIC – S8000 |
